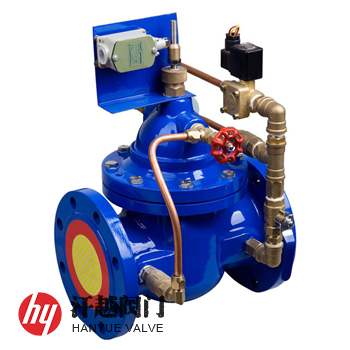

SK700X水泵控制閥是利用水作用力控制主閥先關閉開啟高度的90%，再由行程開關控制水泵滯后關閉，然后主閥關閉，具有介質止回保護水泵的功能。其當水泵即將停止供水前，閥門先行緩幔關閉90％左右，防止突然停泵而產生的水錘和水擊聲；當水泵完全停止后，閥門再完全關閉，防止泵出的水回流，有效地保護水泵，免受回流的沖擊而產生反轉。本產品廣泛安裝在高層建筑以及其他給水系統的水泵出口處，防止介質倒流。
SK700X水泵控制閥在水泵工作時，電磁閥全開，針閥調至適當開度，上游水經針閥、止回閥進入主閥控制室，經電磁閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水；當水泵停止工作時，電磁閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉，當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉，此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 座 | CF8 | CF8 | CF8 | CF8M | CF3M |
4 | 閥 軸 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
5 | O 型 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
6 | 彈 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
7 | 針 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
8 | 球 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
9 | 過 濾 器 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
10 | 電 磁 閥 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
低壓水密封試驗壓力(MPa) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
設計制造 | CJ/T 219-2017 水力控制閥 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | CJ/T 219-2017 水力控制閥 | ||||
介質溫度 | 0℃~80℃ | ||||

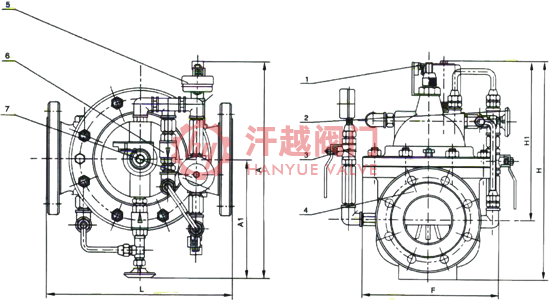

公稱壓力 | 公稱通徑 | 尺寸mm | |||||
L | F | H | A | H1 | A1 | ||
10 ~ 25 | 20 | 150 | — | 342 | — | 269 | — |
25 | 160 | — | 342 | — | 269 | — | |
32 | 180 | — | 342 | — | 269 | — | |
40 | 200 | — | 395 | — | 300 | — | |
50 | 205 | — | 395 | — | 300 | — | |
65 | 215 | — | 385 | — | 288 | — | |
80 | 245 | — | 420 | — | 310 | — | |
100 | 292 | — | 500 | — | 340 | — | |
125 | 330 | — | 540 | — | 380 | — | |
150 | 355 | — | 575 | — | 410 | — | |
200 | 495 | — | 665 | — | 440 | — | |
250 | 600 | — | 720 | — | 460 | — | |
300 | 698 | — | 750 | — | 480 | — | |
350 | 787 | — | 830 | — | 516 | — | |
400 | 914 | — | 900 | — | 560 | — | |
500 | 978 | — | 900 | — | 560 | — | |
如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱通徑、公稱壓力、主閥材質、元件材料要求等，本產品在電磁閥關閉后，主閥盤向關閉方向移動。當主閥盤關閉至90%時，行程開關動作自動關閉水泵，然后主閥關閉。關閉時間可在30s~60s內調節。
