SK400X流量控制閥是一種利用水作用力控制調節器，將出口流量控制在一個設定值范圍內，在一定范圍內，當進口壓力有波動時，出口流量保持不變的閥門，其適用于配水管需控制流量和壓力的管路中，保持預定流量不變，將過大流量限制在一個預定值，并將上游高壓適當減低，即使主閥上游的壓力發生變化，也不會影響主閥下游的流量。本產品常用在流量控制給水管路上，流量在一定范圍內可調節。
SK400X流量控制閥主要由主閥、導閥、流量調節器、針閥、球閥、微型過濾器和壓力表等組成，當閥門從進口端給水時，水流過針閥進入主閥控制室，并經過導閥、球閥流出主閥控制室到出口，此時主閥處于全開或浮動狀態，調定主閥上部的流量調節器，可為主閥設定一定開度，調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，并在壓力變化時導閥進行自動調節，保持流量不變。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 座 | CF8 | CF8 | CF8 | CF8M | CF3M |
4 | 閥 軸 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
5 | O 型 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
6 | 彈 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
7 | 導 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
8 | 針 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
9 | 球 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
10 | 過 濾 器 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
11 | 調 節 器 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
低壓水密封試驗壓力(MPa) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
設計制造 | CJ/T 219-2017 水力控制閥 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | CJ/T 219-2017 水力控制閥 | ||||
介質溫度 | 0℃~80℃ | ||||

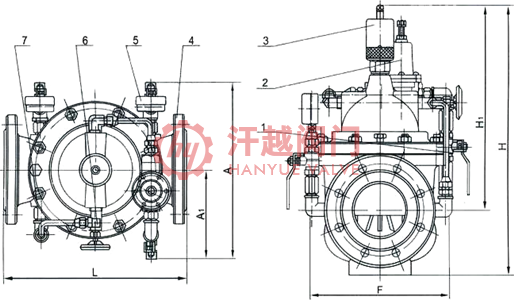

公稱壓力 | 公稱通徑 | 尺寸(mm) | |||||
L | F | H | A | H1 | A1 | ||
10 ~ 25 | 20 | 150 | — | 342 | — | 247 | — |
25 | 160 | — | 342 | — | 247 | — | |
32 | 180 | — | 342 | — | 247 | — | |
40 | 200 | — | 395 | — | 278 | — | |
50 | 205 | — | 395 | — | 278 | — | |
65 | 215 | — | 405 | — | 298 | — | |
80 | 245 | — | 430 | — | 313 | — | |
100 | 292 | — | 510 | — | 350 | — | |
125 | 330 | — | 560 | — | 365 | — | |
150 | 355 | — | 585 | — | 420 | — | |
200 | 495 | — | 675 | — | 450 | — | |
250 | 600 | — | 730 | — | 470 | — | |
300 | 698 | — | 760 | — | 490 | — | |
350 | 787 | — | 840 | — | 526 | — | |
400 | 914 | — | 910 | — | 570 | — | |
500 | 978 | — | 910 | — | 570 | — | |
如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱尺寸、公稱壓力、主閥材質、元件要求等，本產品設有流量調整機構，調整導閥螺釘進行調節流量增大或減小流量，并有防松裝置，順時針方向擰動螺釘，出口流量減小。
