國內管道系統防水錘多采用緩閉止回閥+防水錘罐+排氣閥系統，而歐洲標準規定管道系統防水錘多采用靜音止回閥。為了使我國給排水工程技術人員對靜音止回閥有一個全面了解，本文對靜音止回閥的構造和工作原理等問題進行探討。

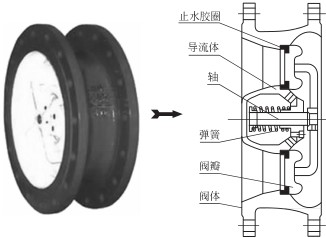

靜音止回閥主要由閥體、閥座、導流體、閥盤、軸承及彈簧等組成。靜音止回閥靠介質本身流動而自動開閉閥盤(見圖1)。

圖1  靜音止回閥構造示意圖

靜音止回閥在使用前，其閥盤在彈簧力作用下呈關閉狀態；當開泵后壓力水呈順流時，閥盤靠壓力水推力開啟；當停泵時，閥盤在彈簧預應力的作用下，閥盤沿閥體垂直中心線滑動，其閥盤關閉行程很短，在水倒流前便快速關閉。既能防止介質倒流，又能防止泵及驅動電動機反轉，同時閥盤的關閉不會產生巨大的水擊力，而是很小的彈簧力，從而實現靜音效果。
