排污閥

: 更新時間2023-07-19 07:28:23; 產品名稱; 型??????? 號FJ41Y; 公稱通徑DN15~DN300; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

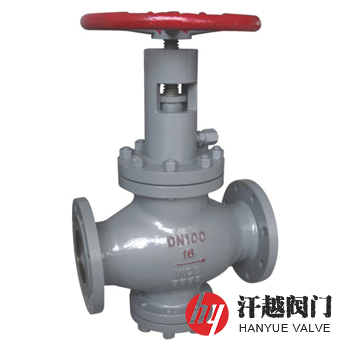

節流截止放空閥產品概述

FJ41Y節流截止放空閥是一種為天然氣管線輸送系統而研發的啟閉裝置，具有節流、截止、放空等功能，可為管道裝置檢修或緊急放空時使用的閥門，其閥芯上設計有平衡孔，使上腔和下腔保持壓力平衡，并在它的下端與閥座內腔采用緩壓節流結構，以滿足節流降壓功能。該閥閥蓋和底蓋分別栓接在閥體的上部和下部組成殼體，閥桿的下端與閥芯固定連接，上端為手輪，閥體上設有分別從兩側向中間延伸的流入和流出通道，在閥體中部處成上下分布并設置有與閥瓣對齊的連通口，連通口邊緣設有環狀凸臺構成閥座，閥座上平面與閥瓣下平面之間構成密封面，并在閥腔內安裝有閥芯套和閥座，閥芯可在閥芯套內上下移動，當需要開啟閥門時，轉動手輪，閥桿也隨之轉動，從而帶動與之相連的閥芯向上運動，介質通過入口端進入閥體。本產品具有可靠截止及高效節流的作用，因此被廣泛應用于石油、天然氣、液化石油氣及煉油、化工、油氣儲運等的管道上作閉路裝置。

FJ41Y節流截止放空閥關閉狀態時閥芯硬密封副端面緊壓在閥座的端面上形成一道硬質密封，同時閥座O形橡膠圈緊貼在閥芯內腔的軟密封端面形成第二道軟密封。硬軟雙質密封付保證了氣、液介質零泄漏。當閥門被開啟時，閥芯緩慢上移，此時流體介質首先接觸下閥套外壁，使介質在進入閥腔內流道產生渦流，從而大大減緩了流體介質對閥座底部的沖刷，同時起到緩壓作用。當閥芯上移，此時高速流體經緩壓后直接沖刷閥芯底端，并與上套筒開槽處已形成窗口節流通道。閥芯上移的多少，即遮蔽窗口的多少形成流量的變化。由于上套筒窗口是節流面，高壓流體主要沖刷節流通道。閥芯底端面由于介質流向改變再次產生渦流，減緩了介質對閥芯底端的沖刷，而上閥套開槽底端又處于閥座上端，從而又避開了介質對閥座上端的沖刷而保護了閥座。當閥芯上移至套筒開槽處上端時，放空處于中后期，壓力降低，流體在閥門中阻力較小，縮短了放空時間，提高了效果。

節流截止放空閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	閥蓋	WCB	CF8	CF3	CF8M	CF3M
3	填料	PTFE	PTFE	PTFE	PTFE	PTFE
4	閥桿	2Cr13	304	304L	316	316L
5	閥芯	2Cr13+HF	304+HF	304L+HF	316+HF	316L+HF
6	閥座	2Cr13+HF	304+HF	304L+HF	316+HF	316L+HF
7	閥芯套	2Cr13	304	304L	316	316L
8	下蓋	WCB	CF8	CF3	CF8M	CF3M
9	O 形圈	FKM	FKM	FKM	FKM	FKM

節流截止放空閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0
上密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 13602-2018、ASME B16.34-2013、API 6D-2002、BS 1873:1975
結構長度	GB/T 12221-2005、ASME B16.10-2017、API 6D-2002、BS 1873:1975
法蘭尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480-2011、API 598-2016、API 6D-2002、BS 6755-1:1986
適用介質	天然氣或物理化學性質類似的其他氣體

節流截止放空閥外型尺寸

公稱壓力 PN	公稱尺寸 DN	外形尺寸mm
公稱壓力 PN	公稱尺寸 DN	L	H	H1	H2	Do
16 ~ 63	25	216	243	86	329	180
	40	230	265	108	373	250
	50	230	346	115	461	250
	80	310	409	146	555	300
	100	350	433	163	596	300
	150	480	521	202	723	350
	200	600	594	292	886	350
	250	730	621	355	976	400
100	25	230	245	78	323	200
	40	260	265	106	371	250
	50	300	287	110	397	300
	80	380	409	152	561	350
	100	430	433	169	602	350
	150	559	531	225	756	400
	200	660	709	321	1030	500
	250	787	817	399	1216	500
160	25	230	215	78	293	200
	40	260	265	105	370	250
	50	300	237	110	347	300
	80	390	414	155	569	350
	100	450	440	175	615	350
表中H2為總高度，如需其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

節流截止放空閥結構圖

節流截止放空閥

如果你需訂購我廠排污閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、內件材質、工作溫度、法蘭標準及法蘭密封面形式等，本產品型號有FJ41Y、(K)FJ41Y、(D)FJ41Y、(G)FJ41Y等，其中型號中所帶K、D、G分別表示為抗硫型、低溫型、高溫型，如果工況有抗硫或者低溫、高溫要求，咨詢時請說明，具體詳情請聯系我司銷售技術人員。
