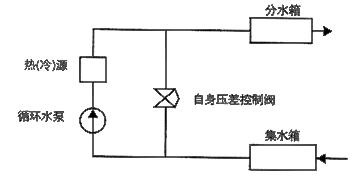

圖1

近年來，在供熱工程中，燃汕和燃氣機組有了較多的應用。由于對供暖實行計量收費，用戶自主調節流量的意識大大增強，加上生活用熱水在一天之內用 量變化較大，使得供熱系統的流量有很大的變化范圍。若流量過小，可能造成燃汕和燃氣機組的局部沸騰，進而使機組受到破壞。對于空調系統中的冷水機組，如果 冷凍水量太小，也可能造成蒸發排管局部凍結，進而使機組受到破壞。對于以上兩種情況，可如圖1所示，在旁通管路上，裝設自力式壓差控制閥。 由于用戶調節等原因使系統流量減小，壓差控制閥前后的壓差△P就會隨之增大，當△P大于設定壓差△Ps時，壓差控制閥開啟，增大通過冷熱源的流量，保障機 組安全運行。在壓差控制閥為開啟狀態時，可始終保持閥前后的壓差基本恒定。而通過閥的流量則與用戶系統的流量呈相反的變化。即用戶系統的流量減小，通過壓 差控制閥的流量就會增大；反之，用戶系統的流量增大，則通過自力式壓差控制閥的流量減小。這樣就可保證通過冷熱源的流量不致有太大的變化，既保護了冷熱源，又提高了機組運行的穩定性。

圖2

保護冷熱源的傳統方式是在旁通管路上裝設電動壓差控制閥。當系統流量減小，使電動閥前后壓差大于設定壓差時，電信號驅動電動閥開啟，使冷熱源機 組維持必須的最小流量。但電動壓差控制閥由于對電源和傳遞電信號的線路的依賴，因此可靠程度不如自力式壓差控制閥。另外，價格也高于后者。所以，在保護冷 熱源方面，完全可以用自力式自身壓差控制閥替代傳統的電動控制閥。
