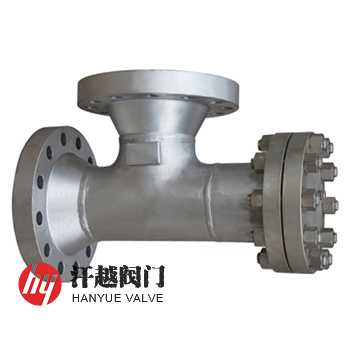

ST21反折流式T形過濾器產品概述

ST21反折流式T形過濾器的濾筒為圓錐臺形狀，兩端分別有較大和較小的開口，濾網安裝在其外，并橫向設置在殼體內部，較大的濾筒開口卡接在反折流式T型過濾器的一個水平方向的濾座卡槽內，并與泵、閥及壓縮機等的入口相通，較小的濾筒開口垂直地抵在另一端的盲法蘭的密封面上。當介質從豎直向上的進料口進入反折流式T型過濾器內部時，其中所含的固體顆粒被安裝在濾筒外具有一定規格的濾網所阻擋，并沉積在濾筒與殼體之間的腔體中，而過濾后的潔凈物料則經由出料口流出進入設備或儀表中。該過濾器采用圓錐臺形濾芯設計，增大了污垢存儲空間，減少了清理頻次，延長了濾芯的使用壽命，降低了流體流動的阻力，節約能源，同時增大了濾筒和殼體內壁的間隙，方便更換濾網。本系列產品有ST21反折流式法蘭連接T形過濾器和ST22反折流式焊接連接T形過濾器兩種結構形式。

ST21反折流式T形過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	20	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
2	接管	20	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
3	法蘭	A105	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	法蘭蓋	Q235B	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
5	密封墊片	聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環)
6	濾筒濾網	304	304	304	316	316L
7	螺柱	35CrMo	35CrMo	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
8	螺母	30CrMo	30CrMo	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
9	排放口	304	304	304	316	316L

ST21反折流式T形過濾器性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	HG/T 21637-2021 化工管道過濾器系列
法蘭標準	HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
檢驗試驗	HG/T 21637-2021 化工管道過濾器系列
過濾精度	0.02mm ~ 16.0mm

ST21反折流式T形過濾器外形尺寸

公稱壓力 PN	公稱直徑 DN	尺寸(mm)					排放口 B1
公稱壓力 PN	公稱直徑 DN	L	L1	L2	L3	H	排放口 B1
16	50	336	541	209	15	109	NPT ?
	65	360	589	221	25	121	NPT ?
	80	392	644	236	30	136	NPT ?
	100	434	726	257	40	157	NPT ?
	125	480	811	279	45	179	NPT ?
	150	568	987	348	55	198	NPT ?
	200	654	1148	390	70	240	NPT ?
	250	748	1324	436	90	286	NPT ?
	300	842	1500	482	105	332	NPT ?
	350	902	1612	511	120	361	NPT ?
	400	962	1725	540	140	390	NPT ?
	450	1050	1883	580	180	430	NPT ?
	500	1136	2044	621	230	471	NPT ?
	600	1258	2263	677	250	527	NPT ?
表中為PN16法蘭連接結構尺寸，如需其他公稱壓力、公稱直徑及焊接連接結構尺寸，請聯系我們！

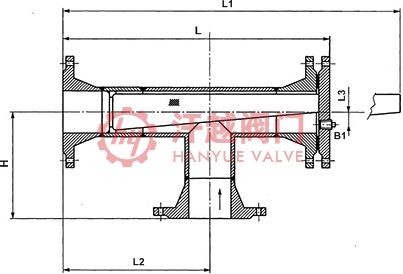

ST21反折流式T形過濾器結構圖

反折流式T形過濾器

如果你需訂購我廠管道過濾器產品，咨詢時煩請說明類型代號、公稱尺寸、公稱壓力或壓力等級、材料(包括殼體、法蘭、法蘭蓋、濾筒及濾網等)、過濾精度、端部連接型式，如連接端部選用法蘭連接時，請注明法蘭執行標準及法蘭密封面形式等。
