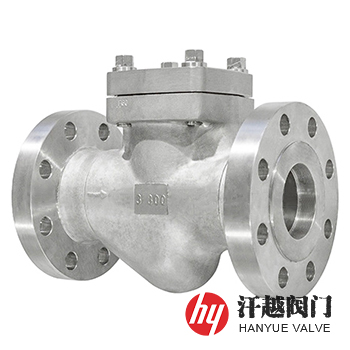

雙相不銹鋼F60止回閥是一種閥體、閥蓋和閥瓣等承壓部件采用ASTM A694 F60或A182 F60及S32205等鍛件毛坯加工而成，對含硫化氫、二氧化碳和氯化物的環境具有阻抗性的雙相鋼止回閥，該閥所選用的材料具有優良的力學性能和耐蝕性，一般以固溶處理狀態使用，在室溫下固溶體中鐵素體α相和奧氏體γ相所占比例約為1:1，兼有兩相組織特征，它既保留了奧氏體不銹鋼高韌性、脆性轉變溫度較低和力學性能好的優點，又具有鐵素體不銹鋼的導熱率大、線膨脹系數小、抗點蝕、抗氫致裂紋腐蝕及氯化物應力腐蝕開裂的特點，同時，由于是雙相混合組織，鐵素體和奧氏體晶粒均顯著細化，所以使得它的強度高，也減少了晶間腐蝕的可能性，在焊接凝固過程中不易出現裂紋。本產品耐蝕性好、強度高、耐高速泥沙沖刷、密封性可靠，特適合安裝在化工廠和煉油廠的管道上，自動阻止介質倒流。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | A694 Gr.F60 | A182 Gr.F60 | S32205 | S22053 |
2 | 閥 蓋 | A694 Gr.F60 | A182 Gr.F60 | S32205 | S22053 |
3 | 閥 瓣 | A694 Gr.F60 | A182 Gr.F60 | S32205 | S22053 |
4 | 墊 片 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
5 | 閥蓋螺栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
6 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
7 | 銘 牌 | AL | AL | AL | AL |
8 | 鉚 釘 | AL | AL | AL | AL |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T 7746-2020、API 602-2015、BS 5352:1990 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990 | |||
連接端部 | JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1 | |||
檢驗試驗 | JB/T 9092-1999、API 598-2016、BS 6755-1:1986 | |||
公稱壓力 Class | 公稱尺寸 NPS | 公稱通徑 DN | 外形尺寸mm | |||
d | L | L1 | H | |||
150(PN20) | ? | 15 | 10 | 108 | 108 | 77 |
? | 20 | 13 | 117 | 117 | 81 | |
1 | 25 | 17.5 | 127 | 127 | 93 | |
1 ? | 32 | 23 | 140 | 140 | 95 | |
1 ? | 40 | 30 | 165 | 165 | 103 | |
2 | 50 | 35 | 203 | 203 | 118 | |
300(PN50) | ? | 15 | 10 | 152 | 152 | 61 |
? | 20 | 13 | 178 | 178 | 78 | |
1 | 25 | 17.5 | 203 | 203 | 84 | |
1 ? | 32 | 23 | 216 | 216 | 101 | |
1 ? | 40 | 30 | 229 | 229 | 120 | |
2 | 50 | 35 | 267 | 267 | 133 | |
600(PN110) | ? | 15 | 10 | 165 | 165 | 61 |
? | 20 | 13 | 190 | 190 | 78 | |
1 | 25 | 17.5 | 216 | 216 | 84 | |
1 ? | 32 | 23 | 229 | 229 | 101 | |
1 ? | 40 | 30 | 241 | 241 | 120 | |
2 | 50 | 35 | 292 | 292 | 133 | |
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！ | ||||||
本產品材質可選用ASTM A694 F60或ASTM A182 F60及其他等鍛鋼牌號，有升降、球形和旋啟式三種結構型式。如果你需訂購我廠不銹鋼止回閥產品，咨詢時煩請說明規格型號，如無法提供這些數據，煩請告知公稱壓力、公稱尺寸、閥體和內件材料及端部連接形式(有法蘭、對焊、承插焊和螺紋等)。
