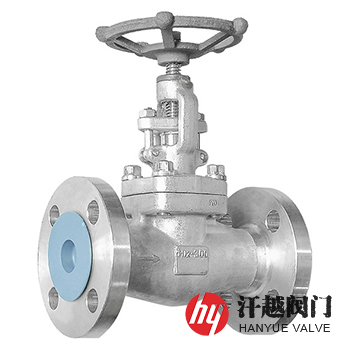

雙相不銹鋼F51截止閥是一種閥體、閥蓋、閥瓣和閥桿等由ASTM A182 F51或S31803以及S22253等鍛造毛坯制作而成，適用于介質為稀硫酸、磷酸、海水和氯離子含量較高相關制品的鍛鋼截止閥，該閥承壓部件所選用的材料由于在成分設計中具有超低C、高Cr、高N、高Mo的特征，室溫組織奧氏體與鐵素體的比例接近1:1，因而具有高強度、良好的耐氯離子點蝕、耐應力腐蝕、耐腐蝕疲勞和磨損腐蝕性能，其中的Cr是保證其有合理相比例的主要鐵素體形成元素，隨著Cr含量的增加，它的耐蝕性也提高，而添加一定量的Mo和N又能增強該鋼的抗孔蝕和縫隙腐蝕能力，尤其是N的加入，一方面穩定了奧氏體細化晶粒，增強強度，另一方面可顯著提高鋼的耐點蝕性。本產品在石油、天然氣、海水、紙漿和造紙等工業領域得到廣泛使用。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | A182 Gr.F51 | S31803 | S22253 | 022Cr22Ni5Mo3N |
2 | 閥 蓋 | A182 Gr.F51 | S31803 | S22253 | 022Cr22Ni5Mo3N |
3 | 閥 桿 | A182 Gr.F51 | S31803 | S22253 | 022Cr22Ni5Mo3N |
4 | 閥 瓣 | A182 Gr.F51 | S31803 | S22253 | 022Cr22Ni5Mo3N |
5 | 填料壓套 | A182 Gr.F51 | S31803 | S22253 | 022Cr22Ni5Mo3N |
6 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
7 | 活節螺栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T 7746-2020、API 602-2015、BS 5352:1990 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990 | |||
連接端部 | JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1等 | |||
檢驗試驗 | JB/T 9092-1999、API 598-2016、BS 6755-1:1986 | |||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||||
d | L | L1 | H | W | ||
150 | ? | 10 | 108 | 108 | 180 | 100 |
? | 13.5 | 117 | 117 | 184 | 100 | |
1 | 18 | 127 | 127 | 217 | 125 | |
1 ? | 24 | 140 | 140 | 224 | 160 | |
1 ? | 29 | 165 | 165 | 260 | 160 | |
2 | 36.5 | 203 | 203 | 300 | 180 | |
300 | ? | 10 | 152 | 152 | 180 | 100 |
? | 13.5 | 178 | 178 | 184 | 100 | |
1 | 18 | 203 | 203 | 217 | 125 | |
1 ? | 24 | 216 | 216 | 224 | 160 | |
1 ? | 29 | 229 | 229 | 260 | 160 | |
2 | 36.5 | 267 | 267 | 300 | 180 | |
600 | ? | 10 | 165 | 165 | 164 | 100 |
? | 13.5 | 190 | 190 | 164 | 100 | |
1 | 18 | 216 | 216 | 203 | 125 | |
1 ? | 24 | 229 | 229 | 224 | 160 | |
1 ? | 29 | 241 | 241 | 260 | 160 | |
2 | 36.5 | 292 | 292 | 300 | 180 | |
900~1500 | ? | 13.5 | 216 | 216 | 207 | 125 |
? | 18 | 229 | 229 | 207 | 125 | |
1 | 24 | 254 | 254 | 230 | 160 | |
1 ? | 29 | 279 | 279 | 260 | 160 | |
1 ? | 36.5 | 305 | 305 | 300 | 180 | |
2 | 45 | 368 | 368 | 355 | 200 | |
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！ | ||||||
本產品材質還可選用ASTM A182 GR.F53、F55、F60、F61及其他等鍛鋼牌號，如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請說明規格型號，如無法提供這些數據，煩請告知壓力級、規格、閥體及內件材料、端部連接形式(法蘭連接應指明法蘭標準及密封面形式，對接焊端應說明對焊的管號)、閥體類型及閥體閥蓋連接方式等。
