閘閥

: 更新時間2023-07-04 14:15:07; 產品名稱; 型??????? 號Z11W、Z61W; 公稱通徑DN10~DN50、NPS?~NPS2; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

鎳鋁青銅閘閥產品概述

鎳鋁青銅閘閥是一種閥體、閥蓋、閘板、閥桿和閥座等承壓部件由ASTM B148 C95800或B148 C95500及B150 C63200等鑄件或鍛件毛坯加工而成，在海水及濃鹽水環境中具有優異的力學性能以及良好的耐磨性和耐蝕性的閥門。該閥所使用的材料屬以鎳和鐵及錳為主要合金元素的鋁青銅，化學成分通常含有Cu、Al、Ni、Fe和Mn等元素，其中的Al通過固溶可以對基體α相進行強化，而Fe能通過細化顯微組織進而改善合金的力學性能，Ni則能消除緩冷脆性，并且同時提高鋼的力學性能和抗腐蝕能力，Mn元素是可以凈化銅熔體，提高其流動性的。本產品由于具有可以同鋼媲美的強度與韌性，較好的耐磨損性能以及優異的耐海水侵蝕、空泡蝕、沖刷蝕、應力腐蝕和抗腐蝕疲勞等特性，因而在海洋工程、海水談化和石油化工等工業中得到廣泛應用。

鎳鋁青銅閘閥部件材料

部件名稱	材料名稱
閥體	B148 C95800	B148 C95500	B150 C63200	B62 C83600
閥蓋	B148 C95800	B148 C95500	B150 C63200	B62 C83600
閘板	B148 C95800	B148 C95500	B150 C63200	B62 C83600
閥座	B148 C95800	B148 C95500	B150 C63200	B62 C83600
閥桿	B148 C95800	B148 C95500	B150 C63200	B62 C83600
填料壓套	B148 C95800	B148 C95500	B150 C63200	B62 C83600
填料	PTFE	PTFE	PTFE	PTFE
活節螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
螺母	A194 8M	A194 8M	A194 8M	A194 8M

鎳鋁青銅閘閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
上密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
連接端部	JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1等
檢驗試驗	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

鎳鋁青銅閘閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	縮徑尺寸mm			全徑尺寸mm
公稱壓力 Class	公稱尺寸 NPS	L	H	W	L	H	W
800	?	79	161	100	79	161	100
	?	79	161	100	92	163	100
	?	92	163	100	111	196	125
	1	111	196	125	120	223	160
	1 ?	120	223	160	120	251	160
	1 ?	120	251	160	140	290	180
	2	140	290	180	178	333	200
	2 ?	178	333	200	180	370	220
表中只列出了部分CL800末端內螺紋或承插焊連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

鎳鋁青銅閘閥結構圖

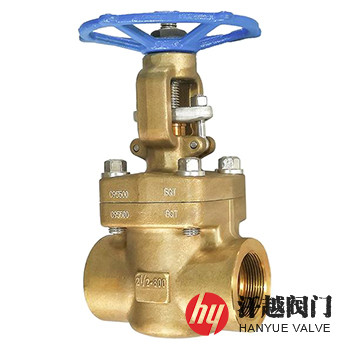

鎳鋁青銅閘閥

本產品材質也可選用ASTM B148 C95200鋁青銅或ASTM B62 C83600錫青銅及其牌號，有明桿和暗桿兩種結構型式。如果你需訂購我廠不銹鋼閘閥產品，煩請告知壓力級、規格、閥體材料、端部連接形式(法蘭連接應指明密封形式，對接焊端應說明對焊的管號)、閥體類型及閥體閥蓋連接方式等。
