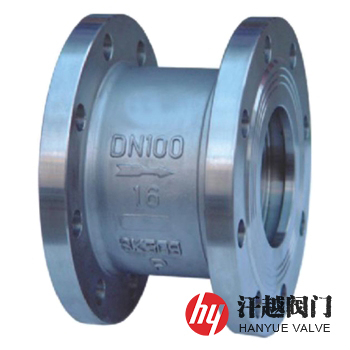

YB43X比例式減壓閥是一種由閥體、閥座、導流蓋和活塞等部件組成的法蘭連接整體型比例式減壓閥，其當閥后用水時，管道內水壓作用于活塞前端，推動活塞后移，閥門開啟，達到平衡位置時，活塞停止移動，而當閥后不用水時，活塞前移，閥門關閉。該閥活塞的上部有導流蓋，用于布水均勻的需要，也用於安裝密封圈，使閥門在關閉時能完全密封。本產品適用于工作溫度不大于100℃，使用介質為水或物理性質類似于水的其他介質。
YB43X比例式減壓閥活塞在閥體內移動，為防止水流在活塞和閥體間短路而導致減壓閥功能喪失，其減壓比是固定的，可按2：1、3：1、4：1、5：1、3：2、5：2、4：3等，亦可根據合同的要求設計特殊的減壓比。該閥采用O形圈密封，O型圈在活塞的不斷運動中既要保證密封，又要使活塞能自由移動，因此要求耐磨、耐壓、耐老化，一般用硅橡膠制作，耐熱性能可達120℃，使本產品不僅可應用于給水系統，也可應用于熱水供應系統。
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | WCB | ZCuZn40Pb2 | CF8 | CF3 | CF8M | CF3M |
2 | 閥 座 | NBR | NBR | NBR | NBR | NBR | NBR |
3 | 活 塞 | 2Cr13 | 2Cr13 | 304 | 304L | 316 | 316L |
4 | 閥 蓋 | WCB | ZCuZn40Pb2 | CF8 | CF3 | CF8M | CF3M |
5 | O 型 圈 | NBR | NBR | NBR | NBR | NBR | NBR |
6 | 螺 栓 | 304 | 304 | 304 | 304 | 316 | 316L |
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 |
密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 |
壓力誤差 | ≤8％ | ≤8％ | ≤8％ |
最小開啟壓力 | 減壓比2:1時為0.2MPa；減壓比3:1時為0.3MPa | ||
設計制造 | GB/T 21386-2008 比例式減壓閥 | ||
法蘭標準 | GB/T 17241.6、GB/T 15530.1、JB/T 79、GB/T 9113、HG/T 20592、ASME B16.5等 | ||
檢驗試驗 | GB/T 21386-2008 比例式減壓閥 | ||
適用介質 | 水或物理性質類似于水的介質 | ||
工作溫度 | 0℃ ~ 100℃ | ||
公稱壓力 PN | 公稱通徑 DN | 尺寸mm | |||||
L | D | D1 | D2 | b-f | Z-?d | ||
16 | 40 | 85 | 145 | 110 | 85 | 16-3 | 4-18 |
50 | 85 | 160 | 125 | 100 | 16-3 | 4-18 | |
65 | 102 | 180 | 145 | 120 | 18-3 | 4-18 | |
80 | 122 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 140 | 215 | 180 | 155 | 20-3 | 8-18 | |
125 | 160 | 245 | 210 | 185 | 22-3 | 8-18 | |
150 | 178 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 230 | 335 | 295 | 265 | 26-3 | 12-23 | |
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請說明公稱壓力、進出口壓力、公稱通徑、閥體材質、使用介質及法蘭標準等，本產品閥前、閥后應安裝壓力表，以便于現場調試和監測減壓閥的減壓效果。
