倒流防止器

: 更新時間2023-07-16 07:34:13; 產品名稱; 型??????? 號HS41X-16A; 公稱通徑DN50~DN800; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

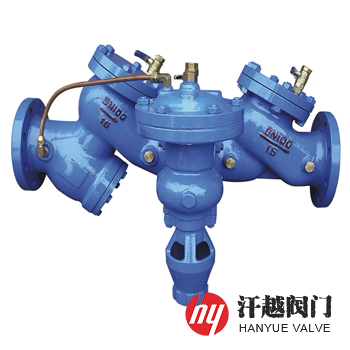

HS41X-A倒流防止器產品概述

HS41X-A倒流防止器是一種由進、出水止回閥和排水器通過緊固件連接而成，能防止管道中的壓力水逆向流動的裝置，其兩個止回閥的閥座密封面之間構成閥腔，排水器上腔用導管與進水止回閥進口端連接，由于止回閥的局部水頭損失，中間腔內的壓力始終低于進水端的壓力，這個壓差驅使泄水閥處于關閉狀態，管路正常供水。在壓力異常時，即出水端壓力高于中間腔，即使兩個止回閥都不能反向密封，安全泄水閥也能自動開啟將倒流水泄空，并形成空氣隔斷，保證上游供水衛生安全。

HS41X-A倒流防止器在止回關閉后，由于設置于中間腔段泄水閥的作用，在泄漏排水時，確保中間腔內的壓力低于進口段內的壓力一定的差值△P (CJ/T 160-2002標準規定△P≥0.012~0.024MPa)，形成中間腔的低壓隔斷，一旦由于某種原因泄漏使中間腔內的壓力升高，泄水閥會自動開啟排水，從而可以確保各種泄漏情況下的隔斷可靠性。本產品可根據需要在進水止回閥閥體內裝設不銹鋼過濾網，被廣泛用于防止生活飲用水管道發生回流污染，以確保其衛生和安全。

HS41X-A倒流防止器部件材料

序號	部件名稱	材料名稱
1	閥體	HT200	QT450-10	WCB	CF8	CF8M	CF3M
2	閥蓋	HT200	QT450-10	WCB	CF8	CF8M	CF3M
3	閥瓣	HT200	QT450-10	WCB	CF8	CF8M	CF3M
4	閥座	304	304	304	304	316	316L
5	閥軸	2Cr13	2Cr13	2Cr13	304	316	316L
6	彈簧	60Si2Mn	60Si2Mn	60Si2Mn	304	316	316L
7	密封件	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM

HS41X-A倒流防止器性能規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
設計制造	CJ/T 160-2002 倒流防止器
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	GB/T 13927-2008、API 598-2016
工作溫度	0℃ ~ 80℃
適用介質	清水或物理、化學性質類似于清水

HS41X-A倒流防止器外形尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm		公稱壓力 PN	公稱通徑 DN	外形尺寸mm
公稱壓力 PN	公稱通徑 DN	L	H	公稱壓力 PN	公稱通徑 DN	L	H
10 ~ 16	15(螺紋式)	160	60	10 ~ 16	80	680	285
	20(螺紋式)	190	65		100	760	310
	25(螺紋式)	200	80		125	765	340
	32(螺紋式)	203	90		150	870	390
	40(螺紋式)	240	150		200	1000	445
	50(螺紋式)	280	160		250	1120	530
	40	420	165		300	1280	540
	50	500	180		350	1380	600
	65	560	250		400	1530	640
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

HS41X-A倒流防止器結構圖

帶過濾倒流防止器

如果你需訂購我廠倒流防止器產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、內件材質、法蘭執行標準及法蘭密封面形式等，本產品安裝時，地點環境應清潔，有足夠的維護空間，排水器出口離地面高度大于300mm，并不被水或雜物所淹沒，安裝地域應設排水設施。
